展示テーマと見どころ
歯車オーバーピン径測定の自動化
「ゲージメーカーからメジャメントカンパニーへ」をコンセプトに、ゲージメーカーとしての実績を基にした、寸法測定の「自動化・汎用化・トレサビリティ確保」に向けた提案を展示する。
寸法測定の「自動化」では、ハンドツールとして 7,300台を超える採用実績で大好評の「NMPキャリパ」を使用した、歯車オーバーピン径測定の自動測定機を展示する。
採用実績多数のNMPキャリパが、お客様のニーズに応え自動測定に対応。従来からの機能を活かし、導入後の測定寸法・測定項目の変更も可能で、各種搬送と組み合わせて幅広く測定の自動化を実現する。
外歯オーバーピン径用自動測定ユニットを紹介します
主な出展製品

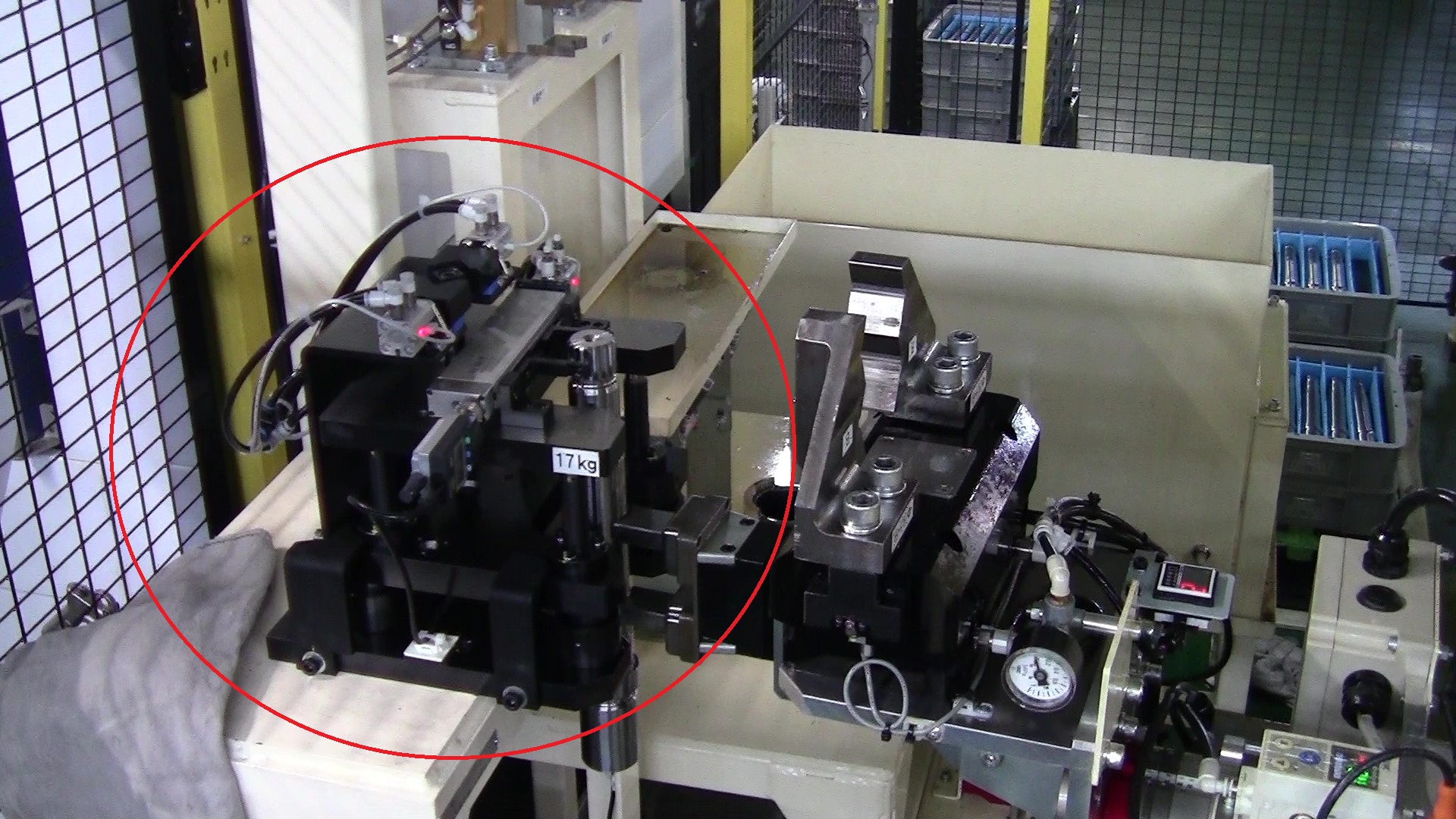

外歯オーバーピン径用自動測定ユニット / Automatic measuring unit for external tooth overpin diameter
ロボットがワークを搬送しワークを持って測定位置に来ると 自動測定ユニットが外歯オーバーピン測定を行い、 測定値を評価し、テータ蓄積を行います。 20ワークを共用測定しています。

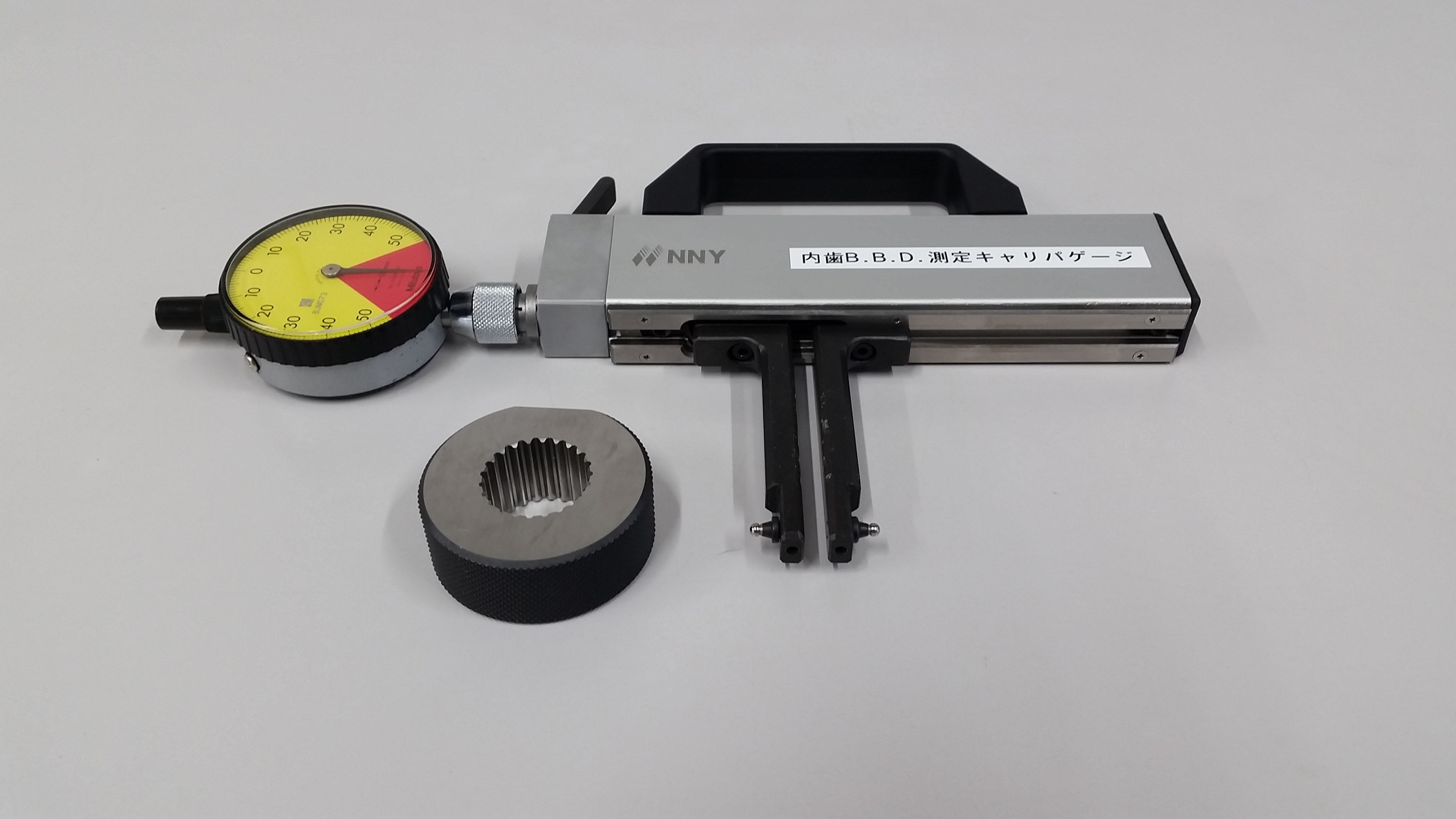

内歯車オーバーピン径測定キャリパ / Internal gear BBD measuring caliper
内測キャリパNMP CIF-150-C 球測定子を取り付けた内歯車オーバーピン径測定仕様の紹介です アーム、測定子を交換する事で内溝内径測定等の測定も可能です

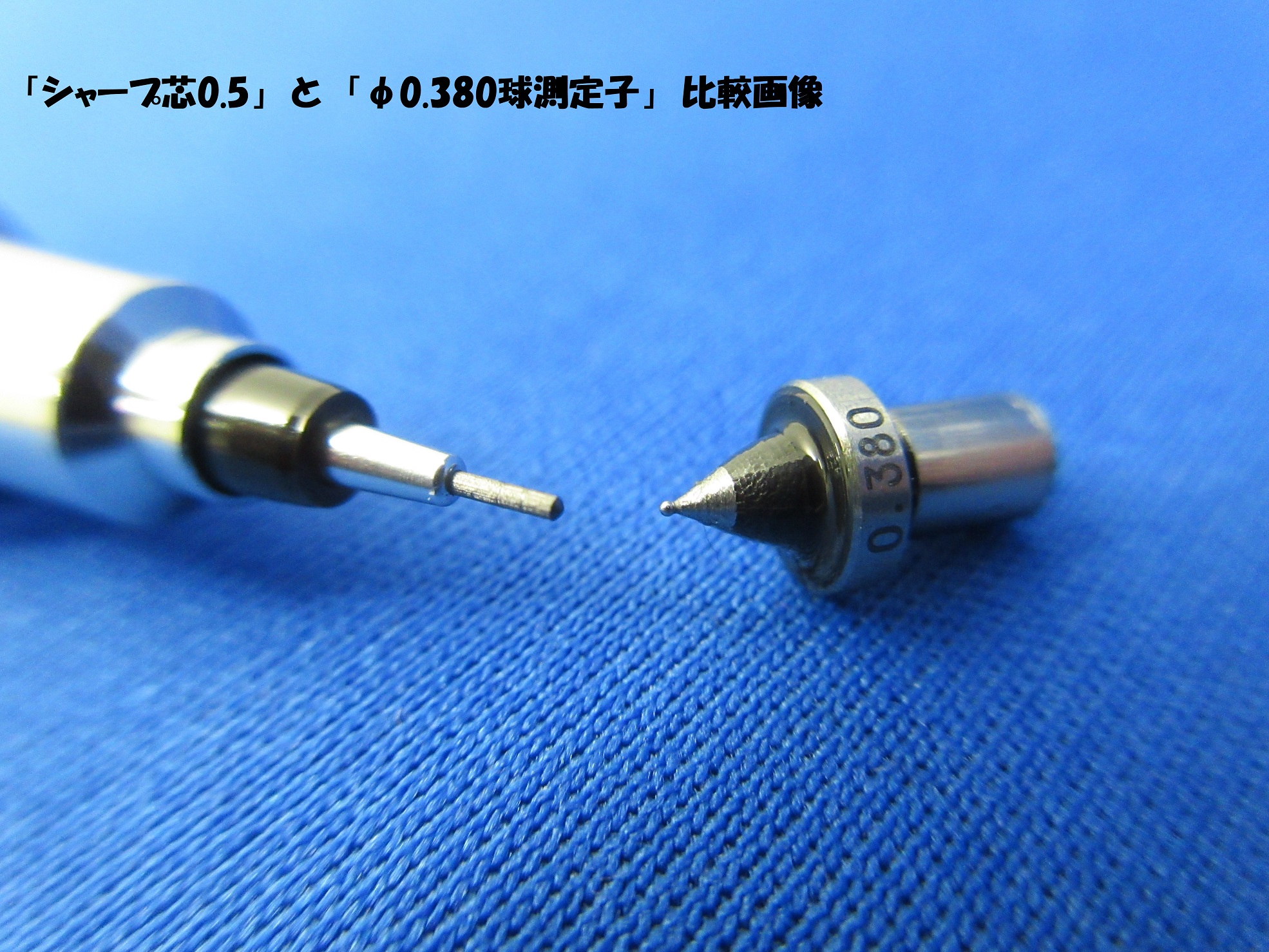

φ0.38球測定子 減速機部品測定等に納入実績有 / 0.38 ball measuring device We have a track record of delivery for reducer parts measurement, etc.
減速機用部品などの極小スプラインのオーバーピン径測定等に納入実績有。 球形状φ3.5～ 先端R形状φ0.2～ 製作可能です。 市販鋼球が無くても1個から削り出しで製作します。

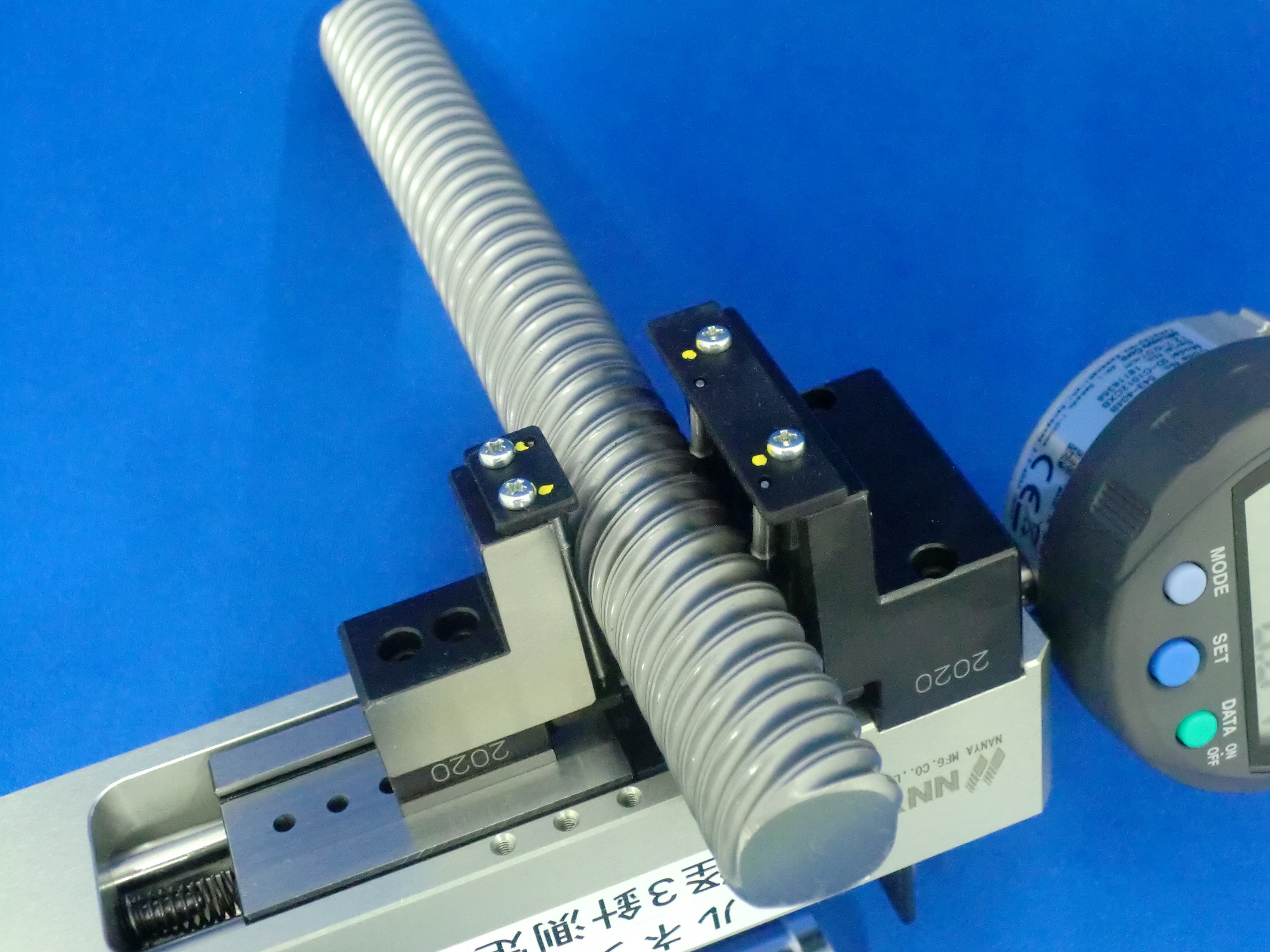

ボールねじシャフトBCD 3針測定具 / Ball screw shaft BCD measuring instrument
ボールねじシャフトの有効径(BCD)を3針測定します。 ハンディタイプなので機上での精密測定が可能。 アーム測定子を取り換えることで、複数製品の測定が可能です。

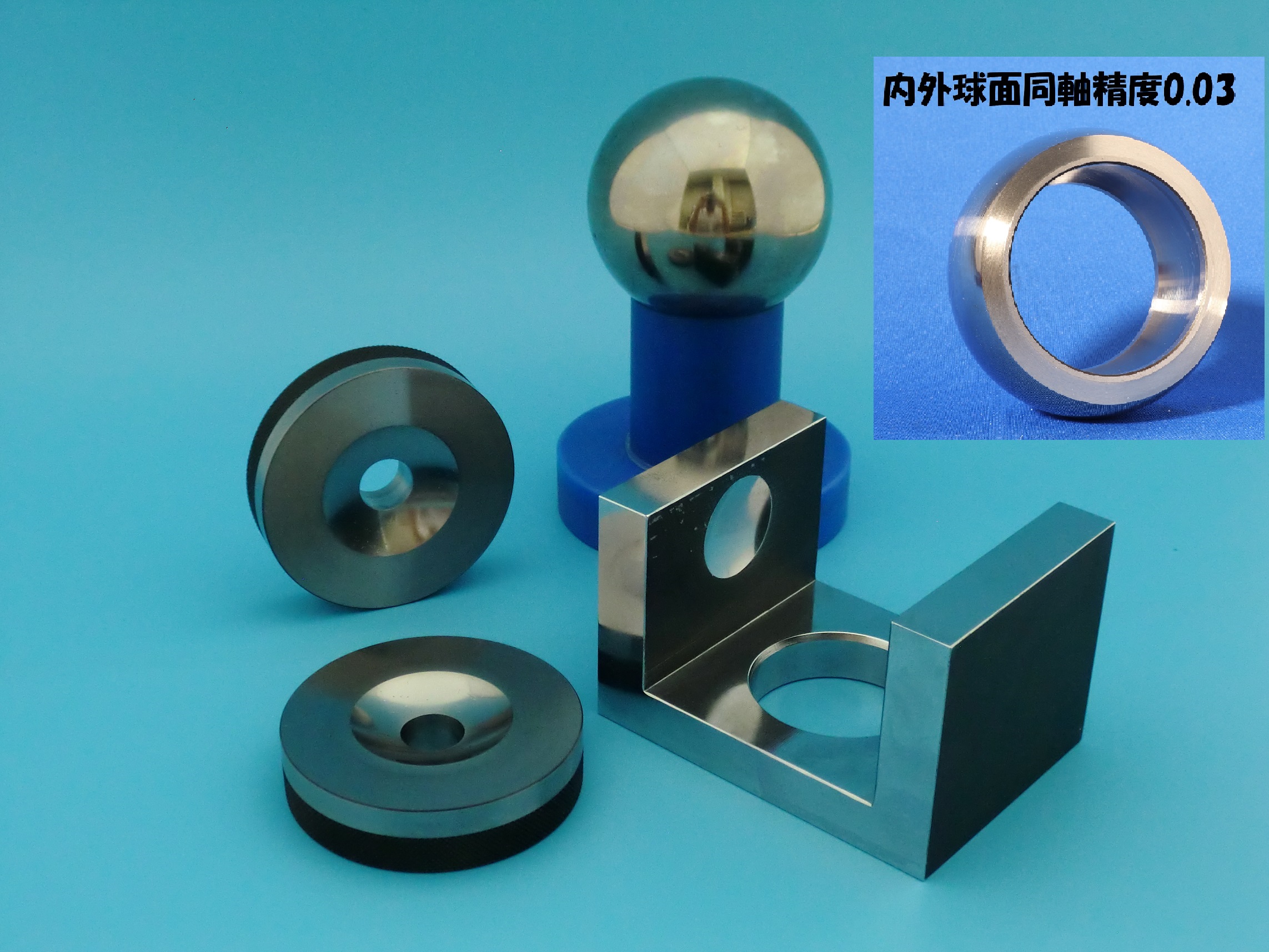

球、逆球面マスタ / High-precision spherical and inverted sphere
大玉球マスタ(中央) 等速ジョイント(CVJ)用内外球面マスタ(左上) デフケース部品内側の逆球面形状測定マスタ(左下) 球面形状加工は弊社にご相談下さい。

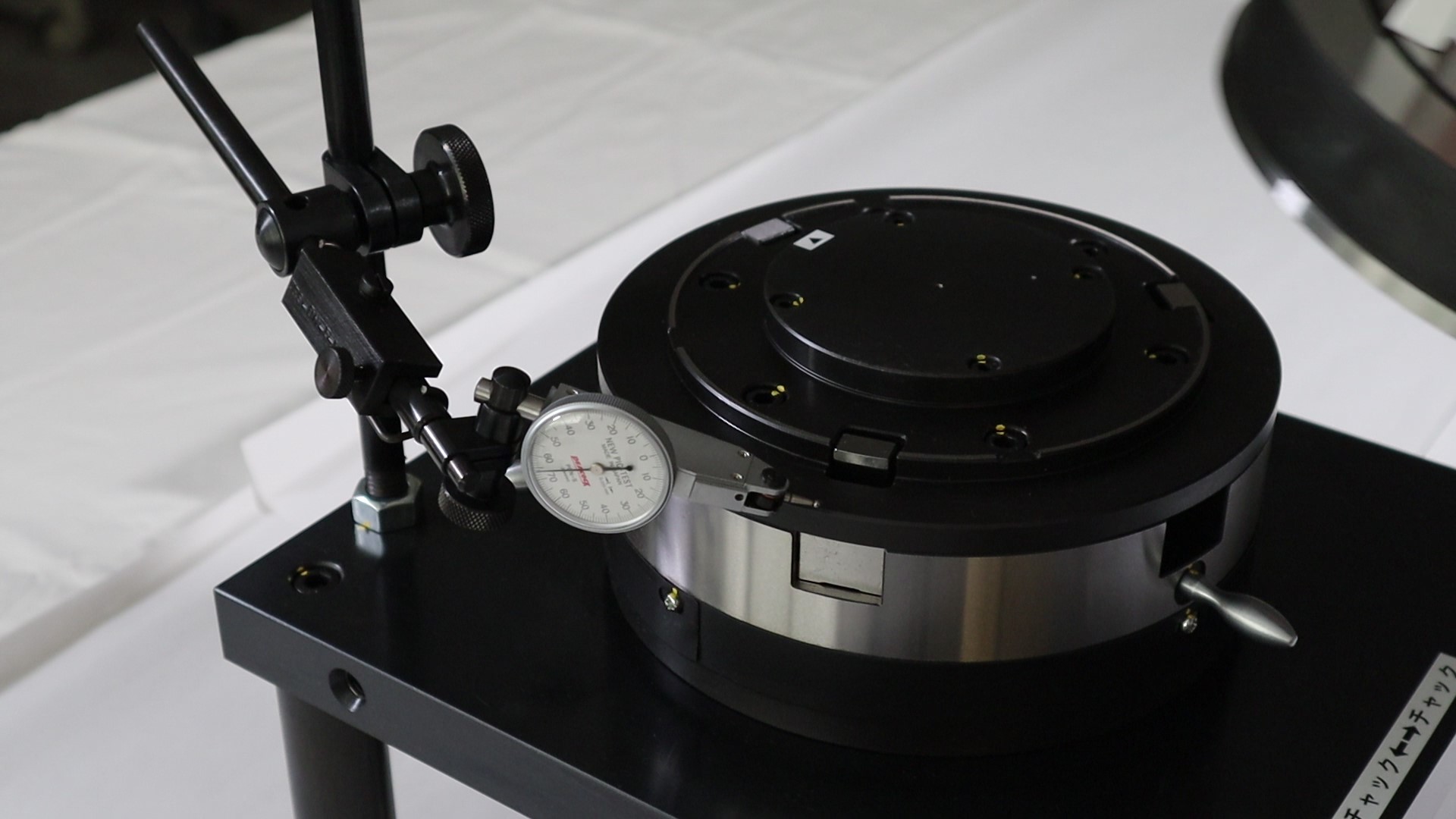

3爪回転チャックを使用した振れ測定具 / Runout measuring instrument using a three-jaw rotating chuck
製品基準径の芯を3爪3点チャックで決めて、受け基準面を受けた状態で 回転させて各部の振れ、同軸を測定します。 製品の基準に合わせて専用設計製作します。 生産ラインで測定可能。

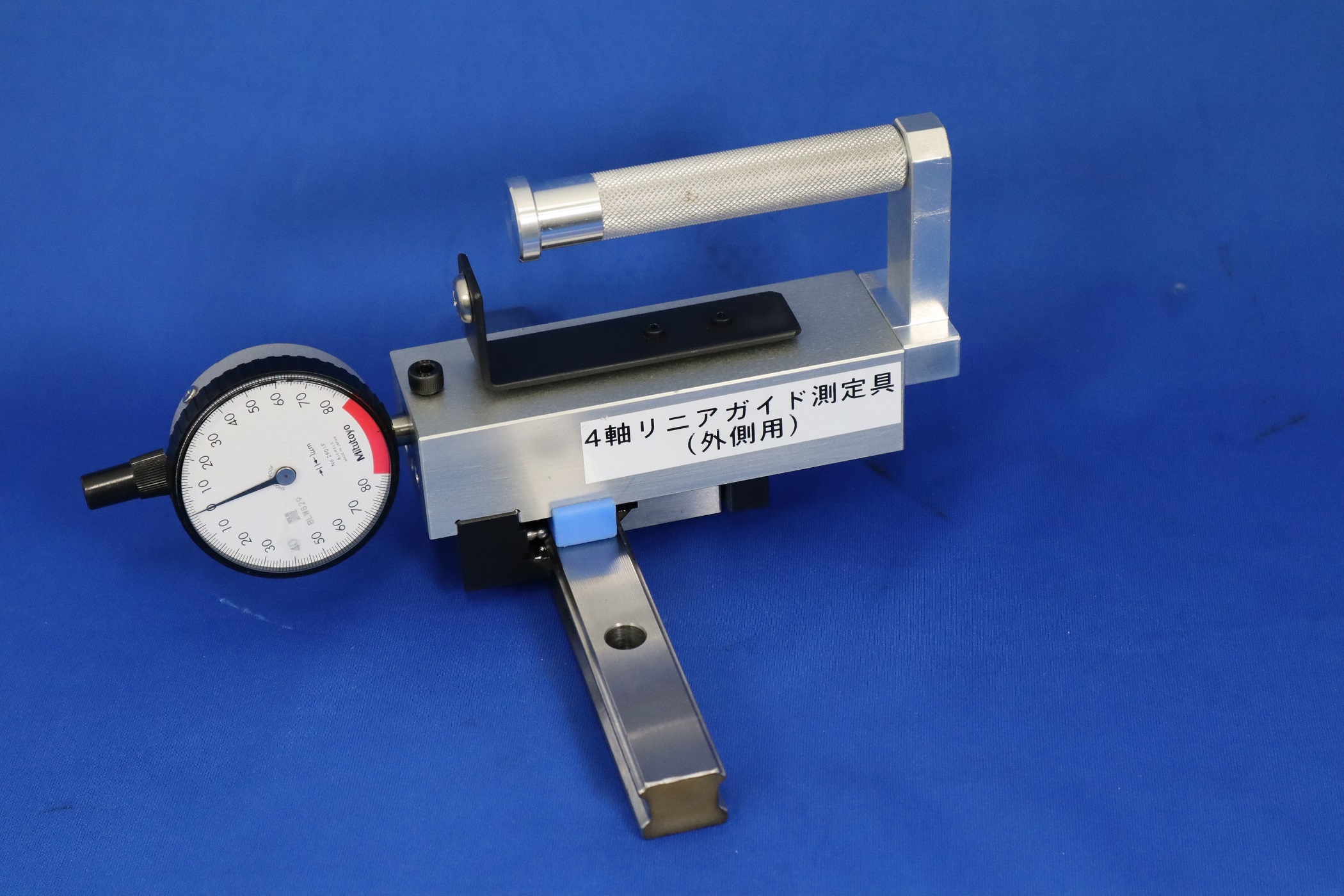

4軸リニアレール測定具 / 4-axis linear rail measuring tool
直動ユニット用4軸レールの測定具を提案します。 固定の2球とフロートした4球が4軸溝に馴染んで入る事で 正しい直間寸法の測定が可能になります。

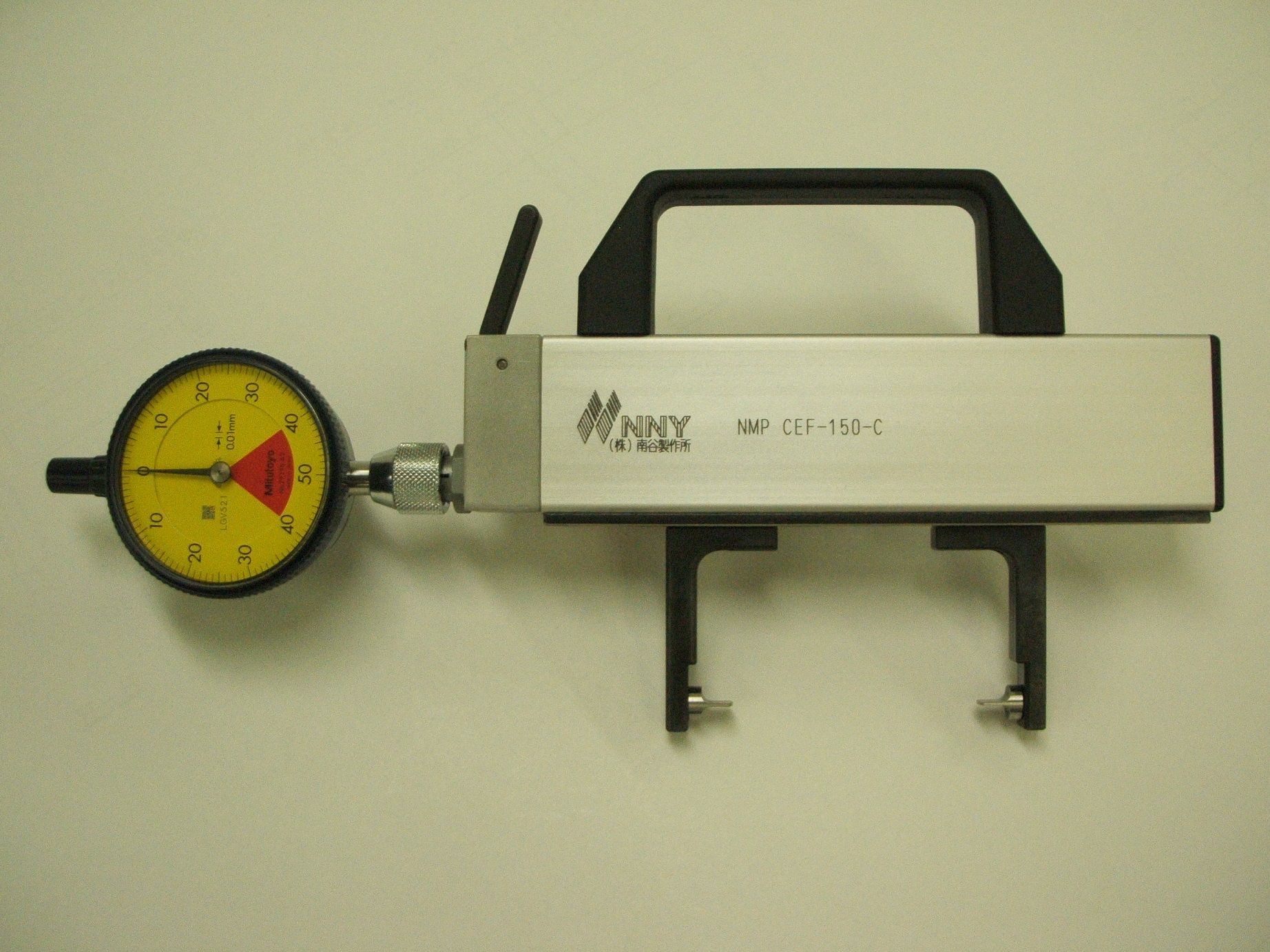

設置型キャリパ紹介 / Installed external teeth OBD measuring instrument
外歯車オーバーピン径測定キャリパ(上) 内歯車オーバーピン径測定キャリパ(下) 製品が小さい場合は設置型キャリパを提案します。 人の手が触らないので製品の測定が安定します。
