展示テーマと見どころ
工数削減・工程集約・自動化
「工数削減」「工程集約」「自動化」をテーマにマシニング加工、3次元測定向けの治具を多数出展いたします。
「工数削減」
・マシニング加工用治具の外段取り化
高精度な位置決め(3μm以内)・締結ユニットで芯出しレスに。内段取りの工数を削減。
・簡単着脱クランプ・簡単クランプ
位置決め・締結・クランプを工具レスで、誰でも素早く簡単に。クランプ作業時間の短縮に。
・多数個取り治具ユニット
1クランプで複数クランプ、コンパクトなクランプで省スペース化。段取り回数の削減と長時間稼働に。
「工程集約」
1チャッキングで多面加工が可能な5軸/5面加工用クランプユニットをご提案
・5軸マシニング加工用バイス
・マグネットチャック/バキュームチャックで下面を吸着クランプ
・手動、空圧、油圧のバリエーションで下面を引込クランプ
「自動化」
治具の段取り替えやワークのクランプ/アンクランプの自動化をご提案。
・バイス・プレート治具の交換をロボット対応
・ロボットハンドに付けたナットランナーでワークをクランプ/アンクランプ

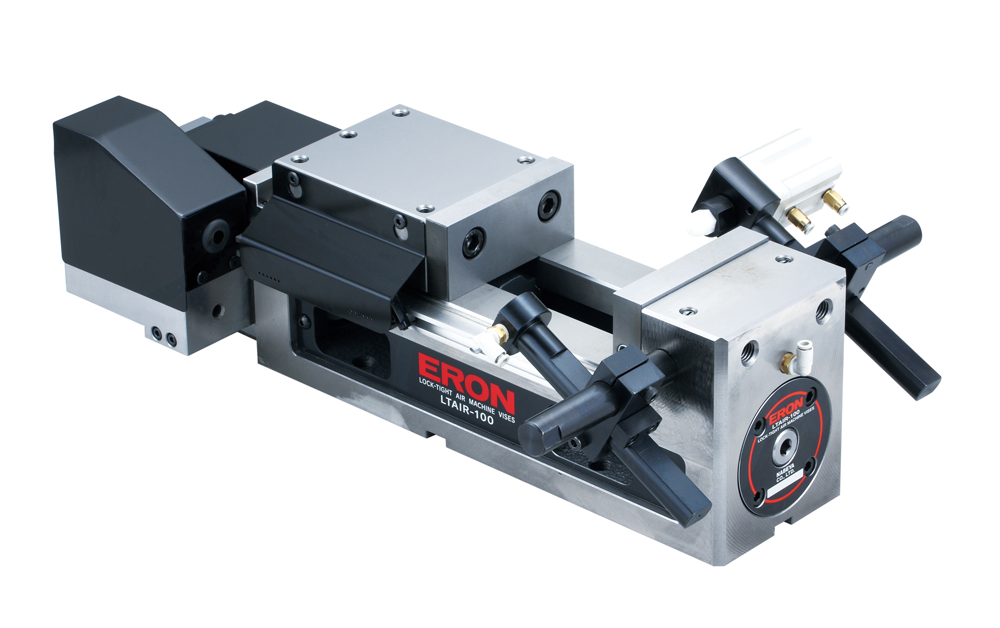

・エアハイドロ機構のマシンバイスでワークをクランプ/アンクランプ
各テーマごとに多数ご提案いたします。
主な出展製品

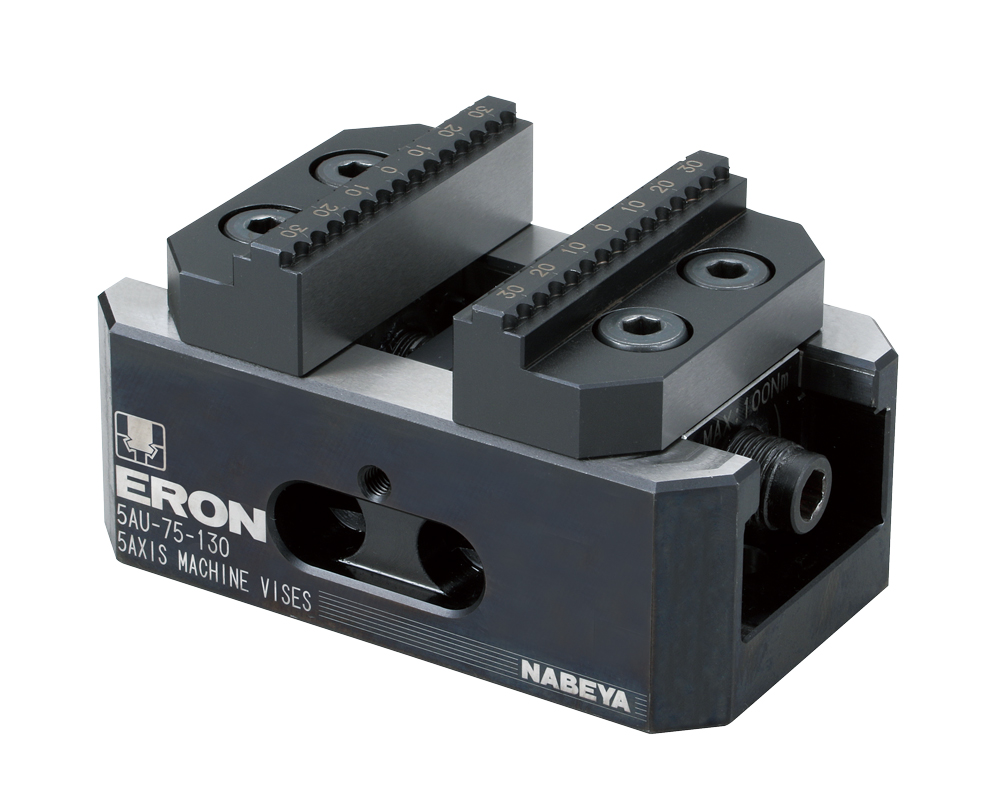

5軸マシンバイス / 5 AXIS MACHINE VISE
掴み代3mm、センターで平行に強力クランプでき、ワンチャッキングで5面加工が可能。口金の組換えで口開きを増大化、ショルダーボルトにより組換え時の再現性も高精度です。

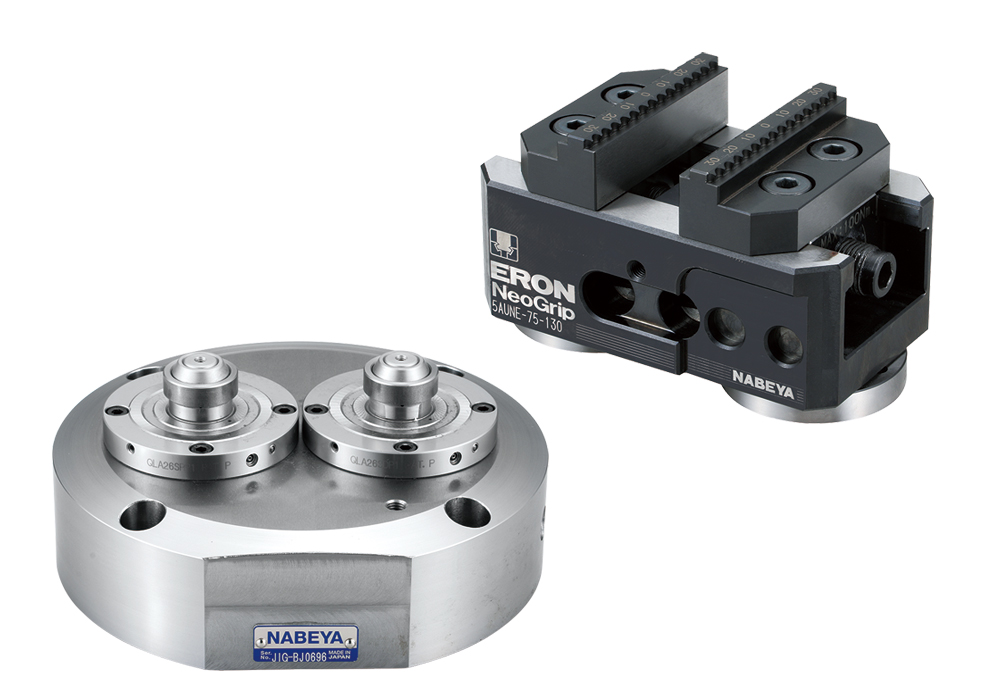

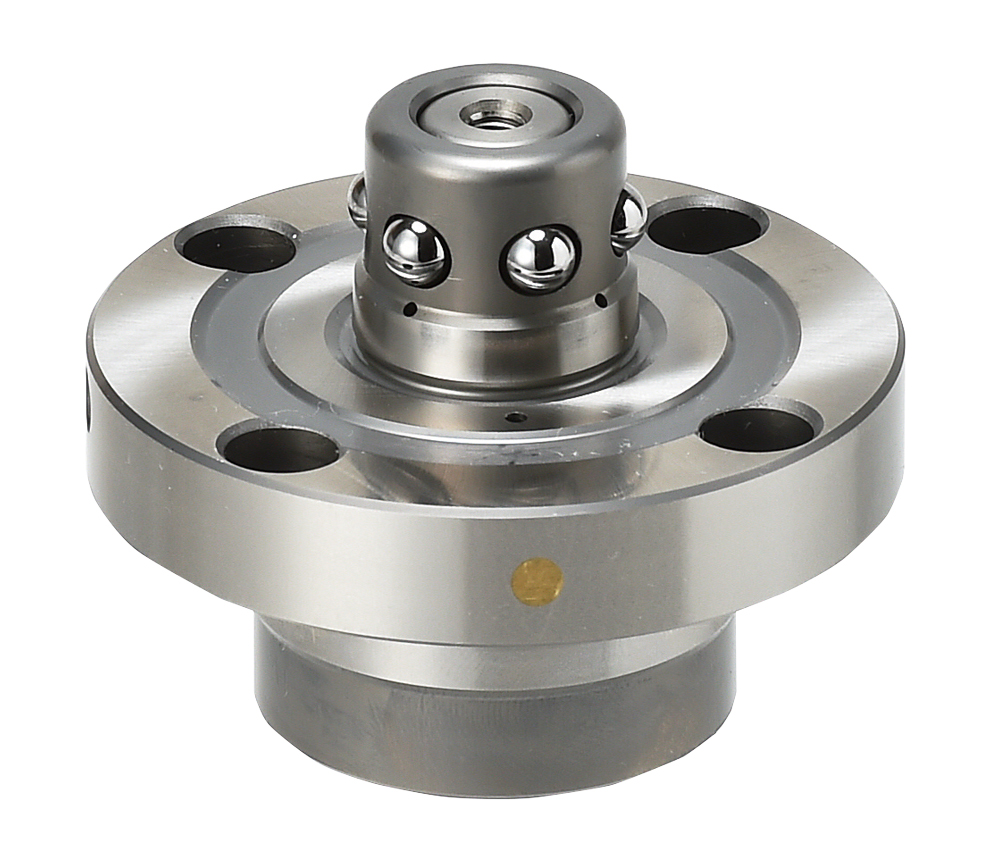

Q-ロックエレメント(ネジ式・空圧式・油圧式) / Q-LOCK ELEMENTS
治具の外段取り化に最適な位置決め締結ユニット。3μm以内の高精度な繰返し位置決め精度で、治具の芯出しを不要にし、内段取りの工数を削減します。

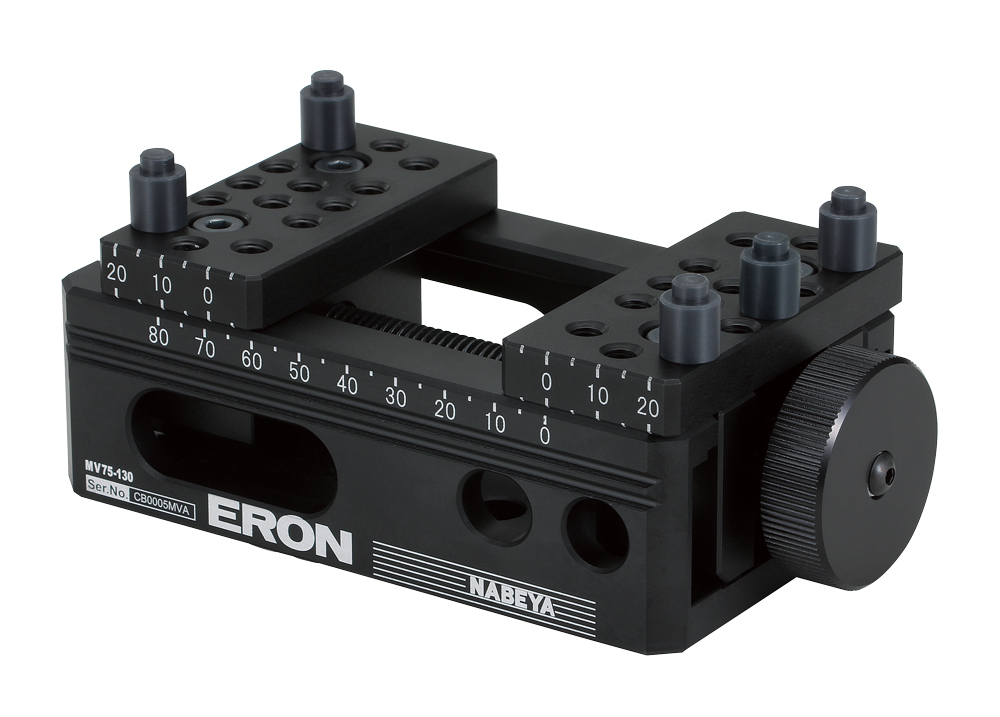

測定用バイス / MEASURING VISE
アルミのバイスで軽量です。3次元測定機用、汎用的なバイスとクランプピンの組合せで治具製作が不要に。様々な形状のワークをハンドル操作のみで、素早く簡単にクランプできます。

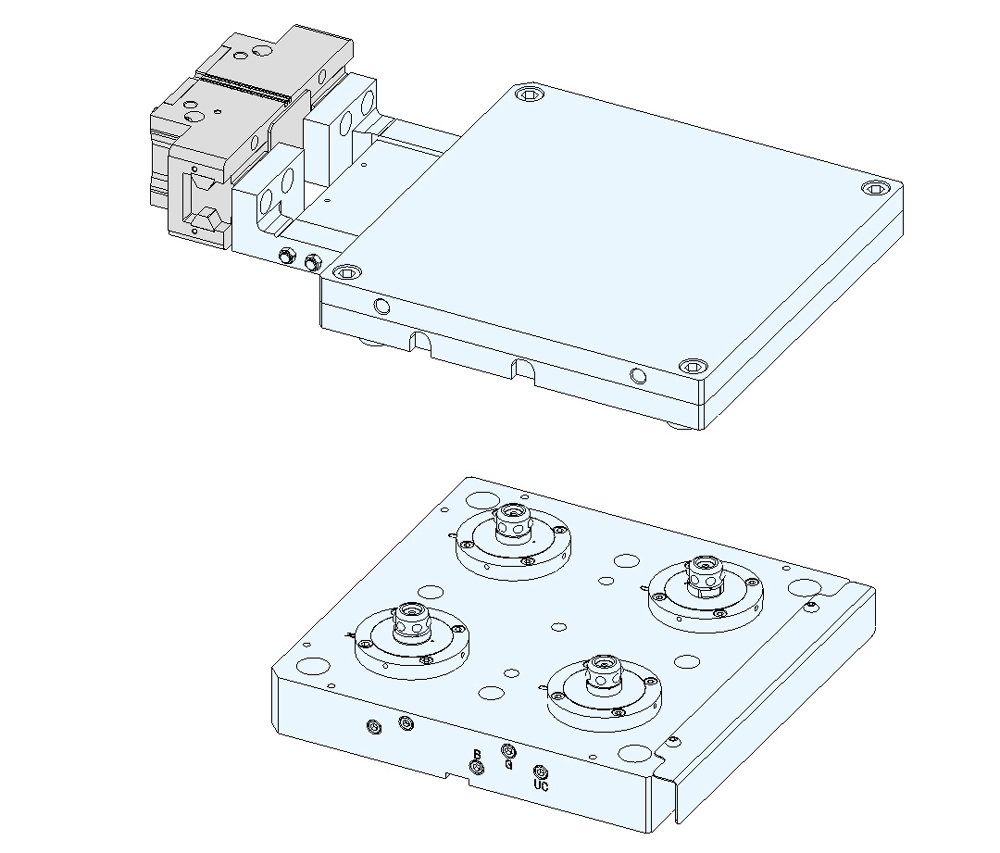

治具プレート交換システム(ロボット搬送対応) / NEO GRIP
外段取り用の治具プレートをロボット用ハンド爪でクランプ・搬送可能。ワークに合わせた治具の加工から段取り替えを無人化。 機械テーブルへの取付はエアで高精度に位置決め・締結。

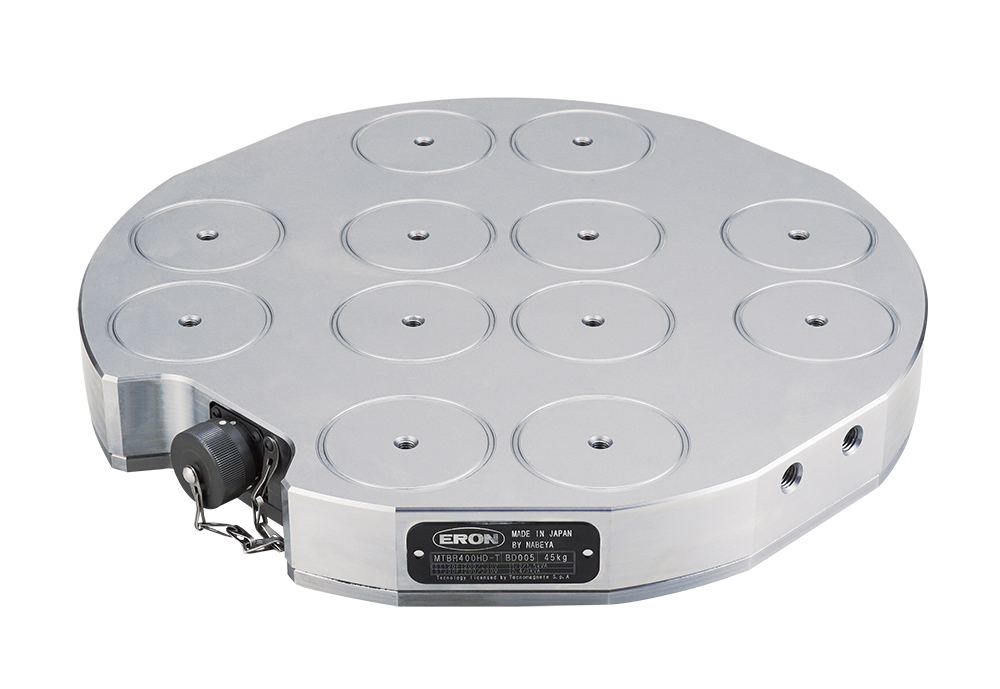

マグネットチャック / MAGNETIC CHUCKS
鉄系ワークをワンチャッキングで5面加工。 引込力6150N/磁極φ70で強力クランプで金型の大型にも対応。 加工時はケーブルの切離しが可能。

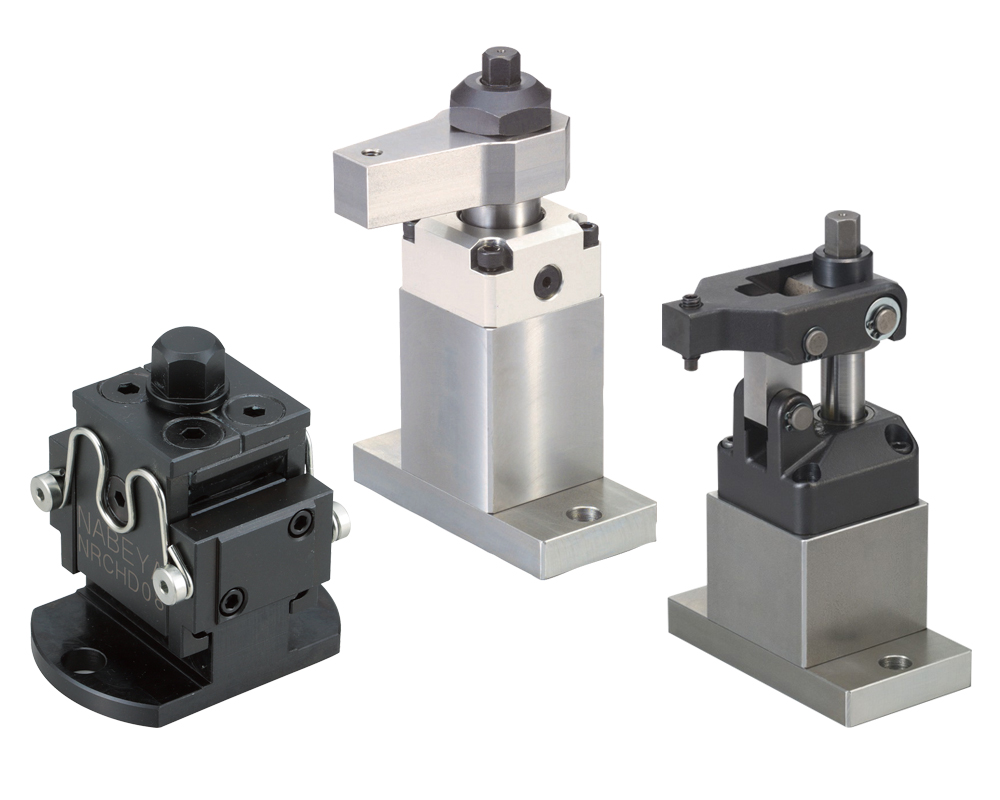

ナットランナークランプ / NUT RANNER CLAMPS
油空圧の配管レス。 ナットランナでクランプ/アンクランプ操作。 作動テスト10万回クリアの高い耐久性。 上面、側面クランプのバリエーション。
動画ギャラリー
企業情報
| 企業名 | ナベヤ |
|---|---|
| 住 所 |
〒500-8433 岐阜県岐阜市若杉町25 Wakasugicho 25, Gifu-shi, Gifu, 500-8743,Japan |
| TEL | 058-273-6521 |
| FAX | 058-278-0022 |
| URL | https://www.nabeya.co.jp/ |
