展示テーマと見どころ
システムコスト削減と稼働率向上
新製品として、独自開発した最新の読み取り方式によりクーラントや結露などの内部汚染に対して優れた耐性を兼ね備えた高精度アブソリュートリニアエンコーダLC 6シリーズと高精度アブソリュート角度エンコーダRCN 1シリーズを展示する。
LC 6シリーズは過酷な環境下であってもほとんどの場合で圧縮空気を導入することなく使用可能である。これにより生産性を落とすことなく、消費電力、CO2の削減に貢献する。
RCN 1シリーズも同様に液体汚れや結露による水滴の耐性に優れており、走査信号とモータ制御にほとんど影響を与えない。そのため、エンコーダ汚れによる加工工程の中断、生産性の低下を防止する。
各種NC工作機械に対応するタッチプローブTS 460は1台で赤外線/無線通信の両方に対応することで保守部品を共通化し、在庫の管理・保管スペースの改善に貢献する。さらに、経年劣化のない高い測定再現性と計測サイクルタイムの大幅向上により生産ラインの効率化とCO2削減の両立を行う。
その他、豊富なドラム径が特長の光学式ECA 4000や耐環境性に優れた磁気式ECM 2400といった高精度組込み型角度エンコーダを出展する。
現場の稼働率を高めるHEIDENHAINのソリューション
主な出展製品

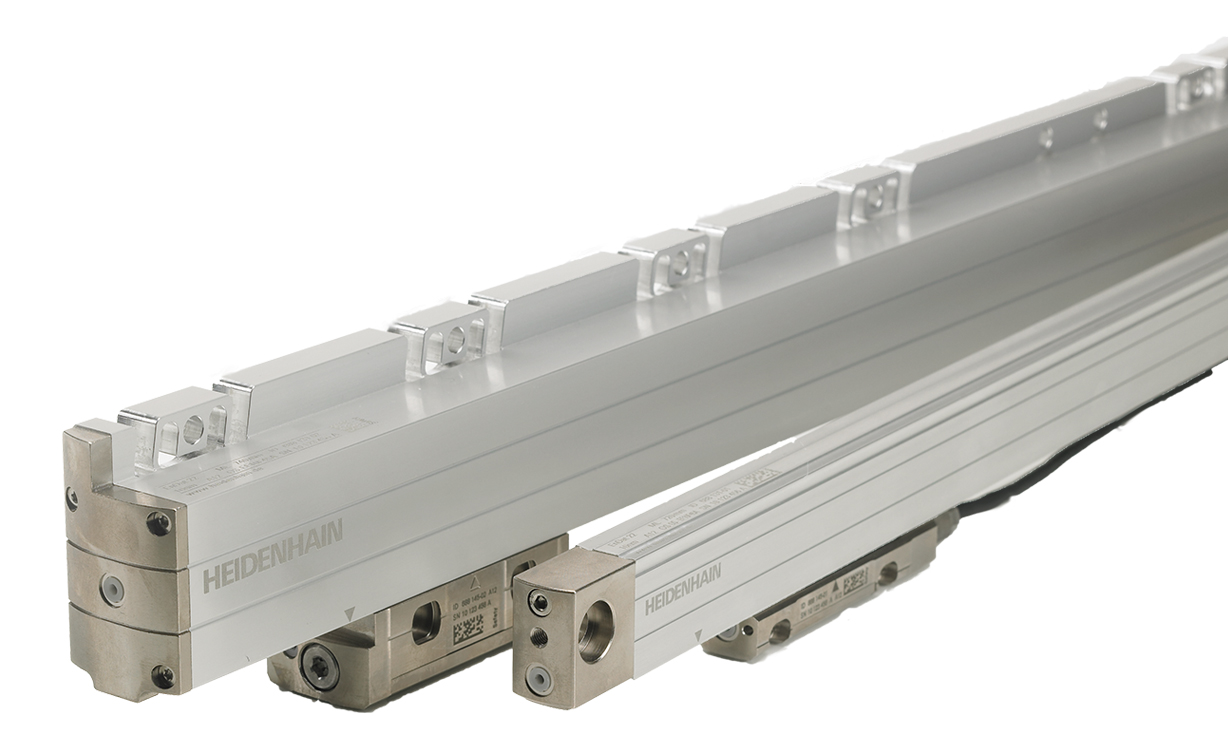

NEW アブソリュートリニアエンコーダ LC 6シリーズ / Absolute Linear Encoders LC 6 series （ドイツ）
耐振動性に優れた標準型ハウジング、限られた設置スペースに対応する小型ハウジングから選択可能。各種高速シリアル通信に対応し、最小分解能1nmで絶対位置情報の検出が可能。

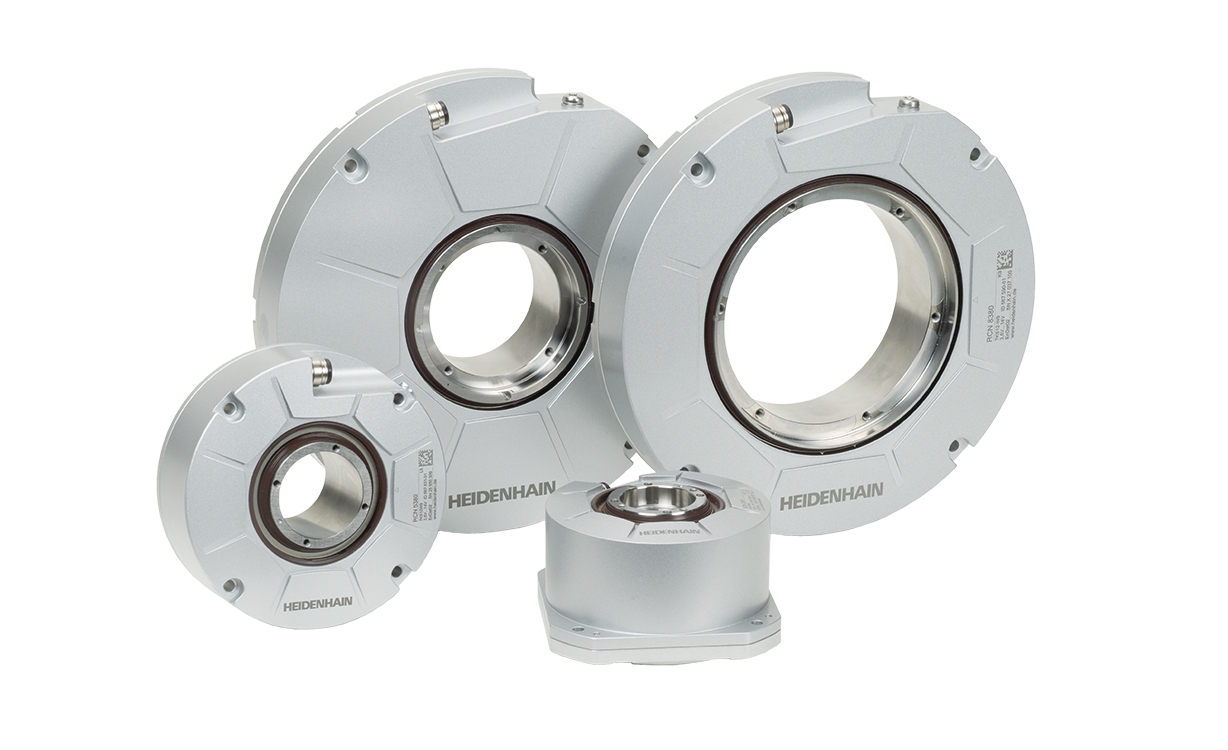

NEW アブソリュート角度エンコーダ RCN 1シリーズ / Absolute Angle Encoders RCN 1 series （ドイツ）
RCN 1シリーズは非常に高いシステム精度を最大回転速度3000rpmで実現する。センサボックスEIB 5200と組み合わせることで、DDモータ内の巻線温度の測定も可能。

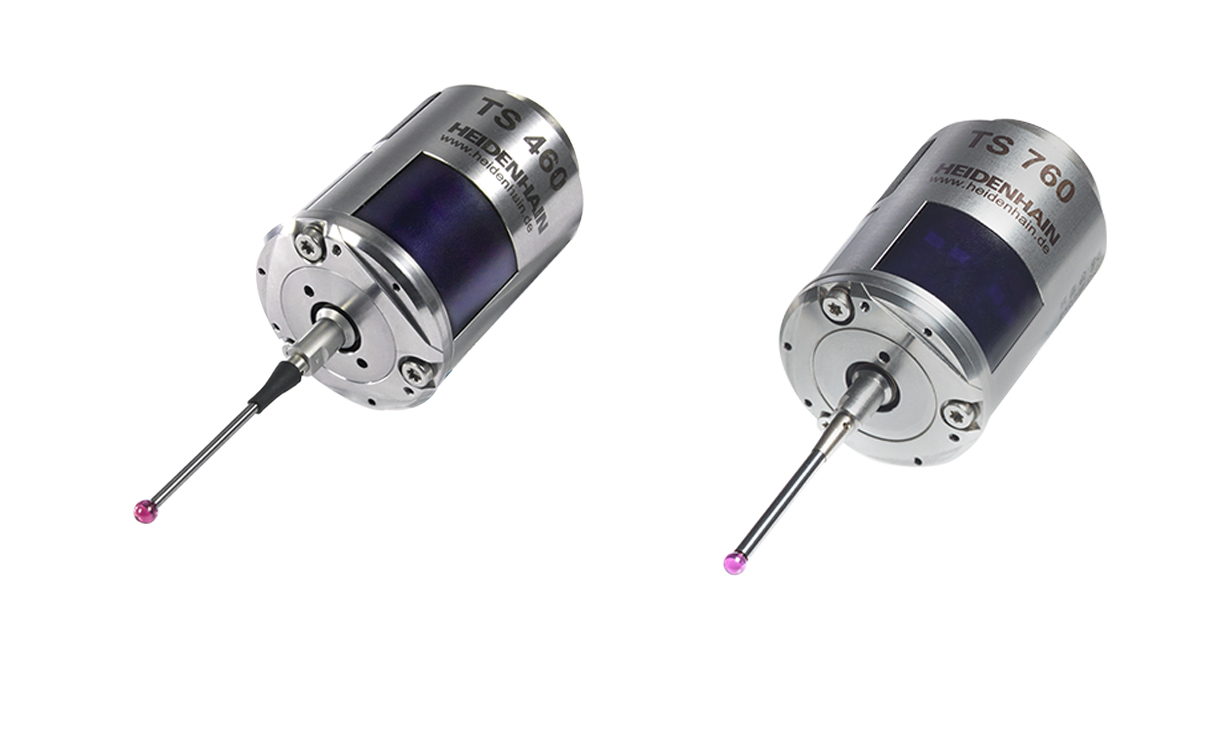

タッチプローブ TSシリーズ / Touch Probes TS series （ドイツ）
接点摩耗のない光学式センサにより、高い繰り返し精度と測定品質が得られるTS 460、高精度圧力センサにより360°プローブ精度のばらつきが全くないTS 760を紹介。

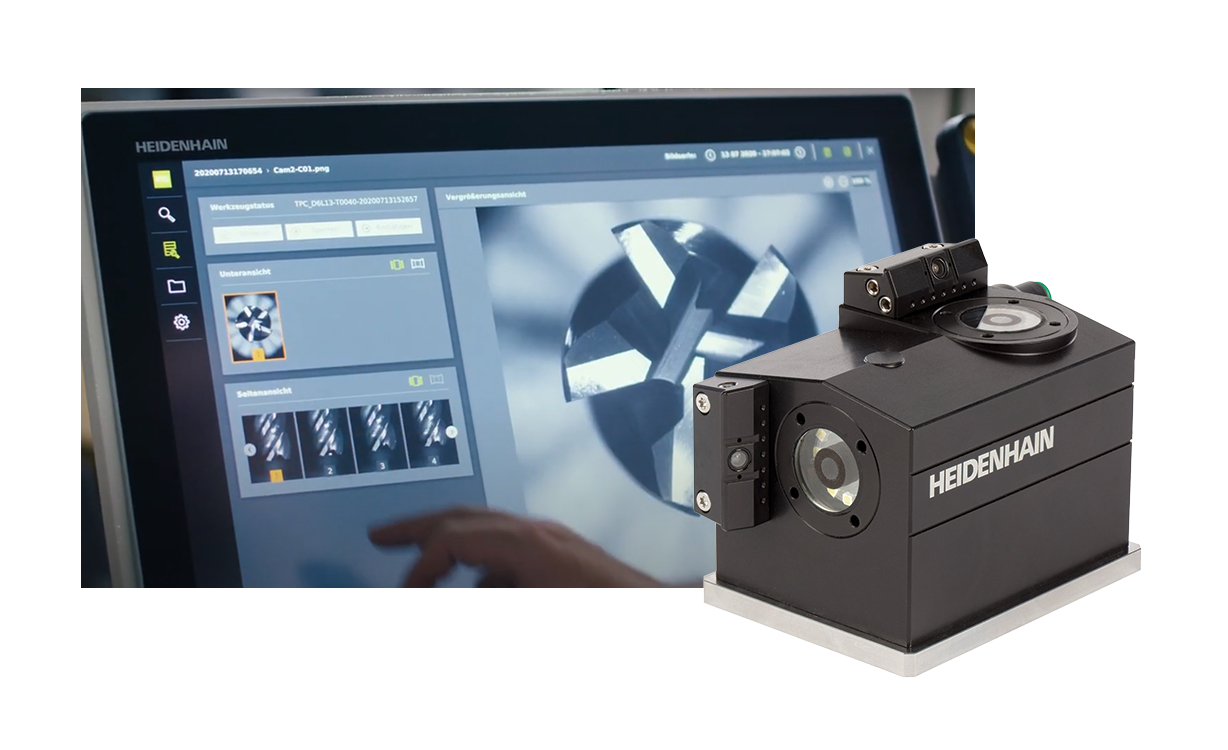

NEW 工具検査用カメラシステム VT 121/VTC / Camera System for Tool Inspection VT 121/VTC （ドイツ）
2個の対物レンズを搭載したカメラシステムVT 121とタッチ操作対応のPCソフトウェアVTCで構成。工具の下面と側面が撮影でき、加工作業中も工具状態と摩耗状況が検査可能。

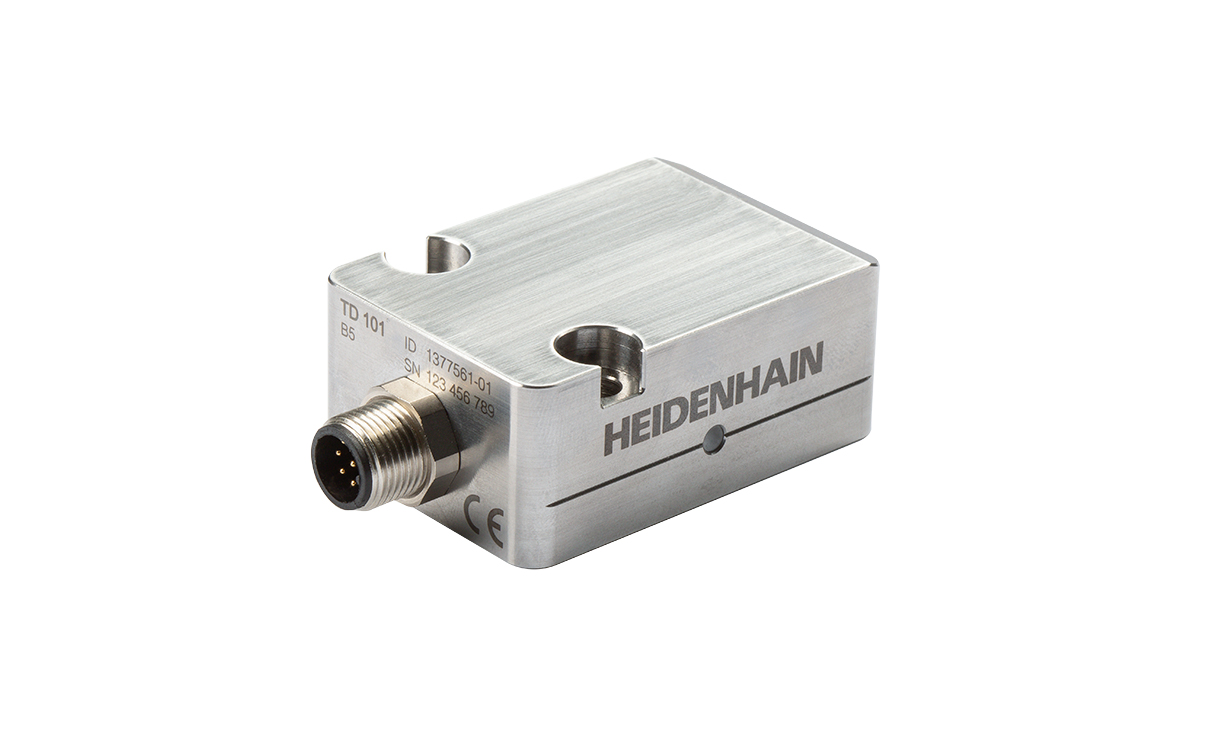

NEW 工具折損検出器TD 110 / Tool Breakage Detector TD 110 （ドイツ）
インダクティブ式非接触センサにより、高速移動時でも最小Φ0.4mmまでの極小工具の刃先の折損を検出する。監視機能との組み合わせにより機械の非生産時間の短縮を可能にする。

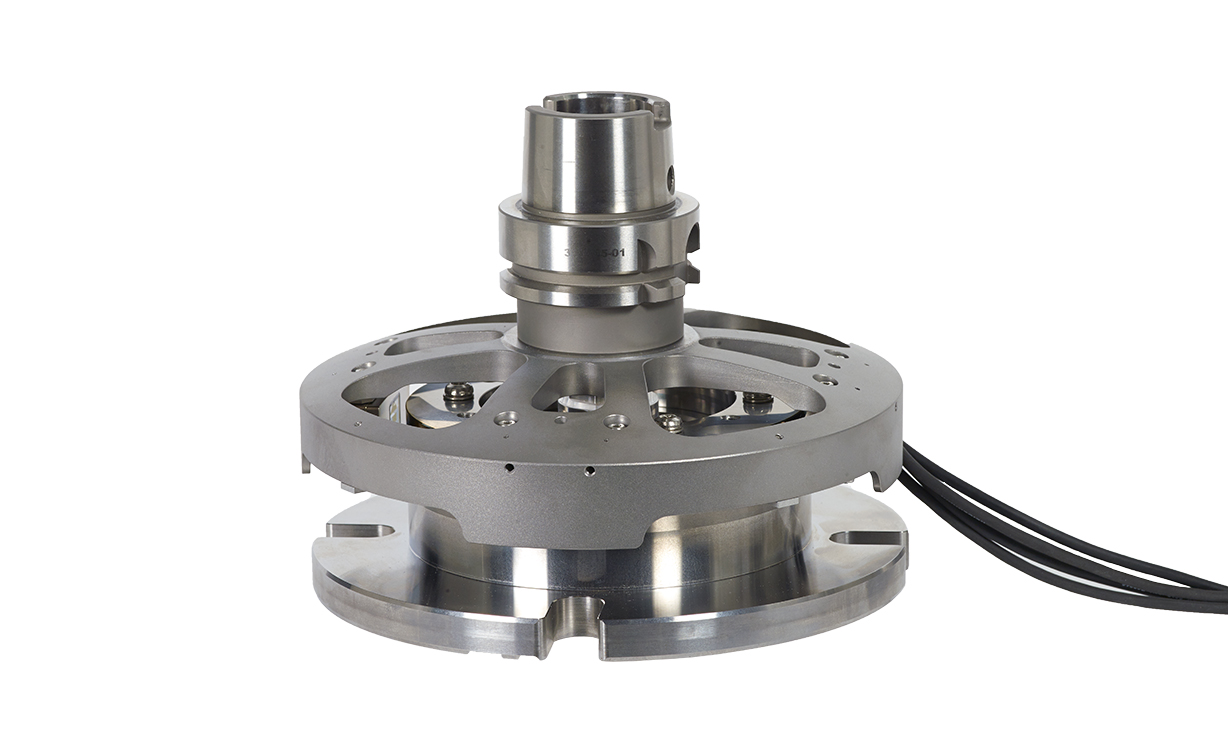

NEW ロータリーテーブル用コンパレータシステム RVM 4000 / Comparator System for Rotary Table RVM 4000 （ドイツ）
高いシステム精度と非接触で摩耗のない測定を行う回転軸の比較エンコーダ。ソフトウェアACCOM 4.0と使用してISO 230-2に準拠した精度評価が可能。

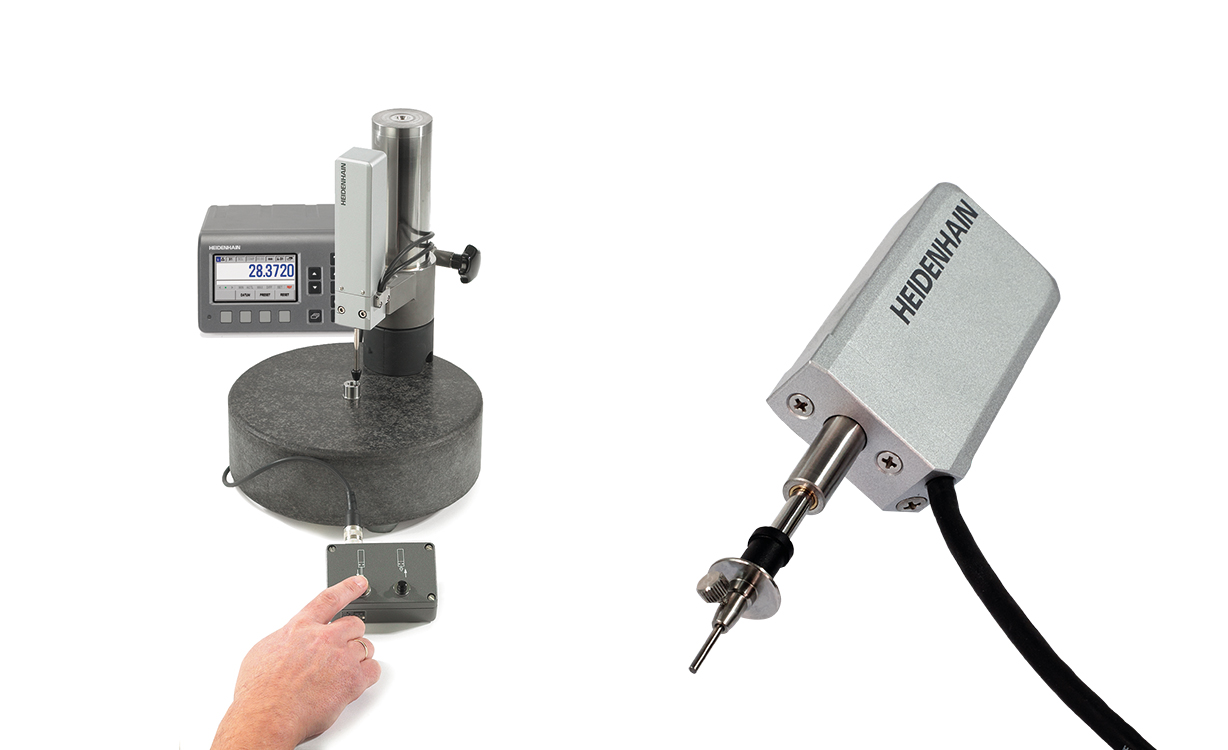

高精度長さゲージ CT/MTシリーズ / Length Gauges for High Accuracy CT/MT series （ドイツ）
低熱膨張材料を使用した熱安定性設計、超高精度で極めて高い繰返し精度のCTシリーズと、測定開始点における測定力が約0.01Nの低触圧長さゲージMT 1281MW。

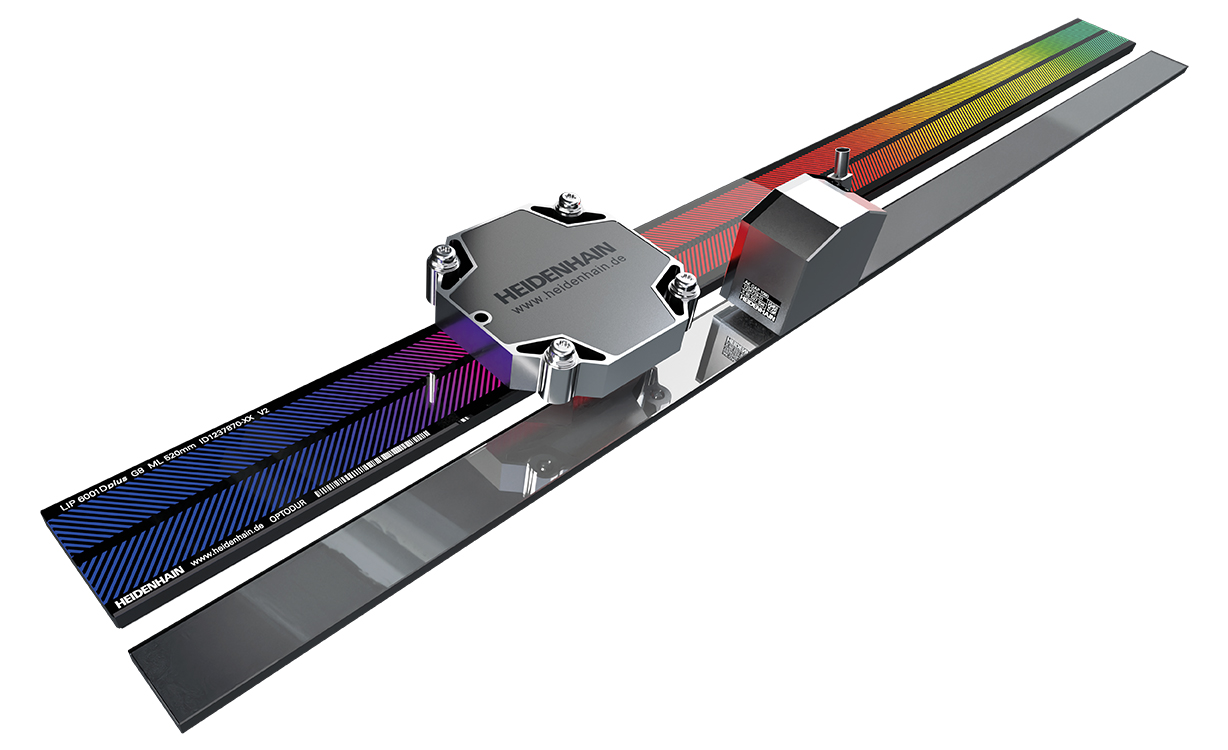

NEW MULTI-DOF多自由度測定技術 / Measurement Technology for Multiple Degrees of Freedom （ドイツ）
斜線目盛(±45°)を搭載した1本のスケールと1個の走査ヘッドで2自由度を測定するLIP 6000Dplusと垂直方向のギャップを測定するGAP 1081。

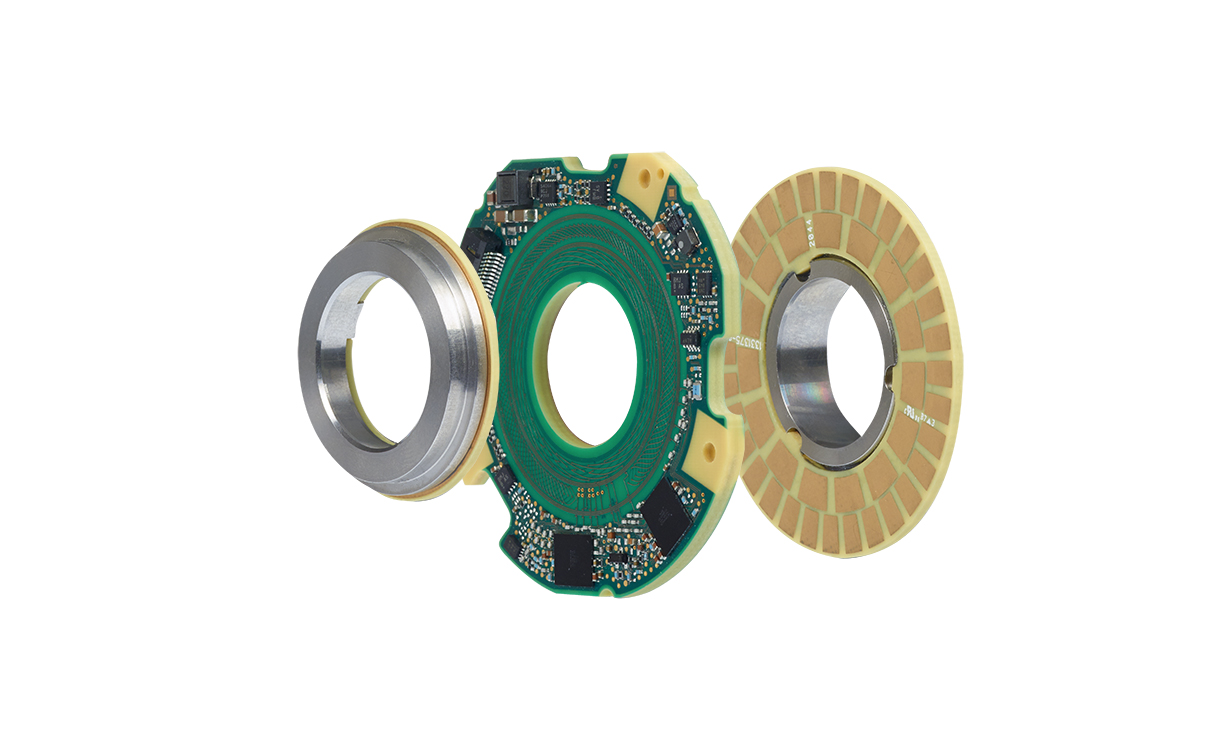

アブソリュートデュアルエンコーダ KCI 120Dplus / Absolute Dual Encoders KCI 120Dplus （ドイツ）
モータフィードバックと位置測定を1台のエンコーダに集約。1個の走査ユニットと2枚のハブ付き目盛ディスクで構成され、コンパクトかつ軽量で減速機の誤差補正に最適。
