QVIジャパン
QUALITY VISION INTERNATIONAL JAPAN
小間番号：1D37
安全・品質管理
CAD/CAM/CAE
その他のソフト
展示テーマと見どころ
製造工程DXソリューション
3DAモデルをQIF規格に変換して、検査工程を中心に効率的なものづくりのためのソリューションをご紹介MBDVidiaソフトウェア- ネイティブCADシステムで作成した3DAモデルをQIF規格に変換CheckMateソフトウェア- 3Dモデルに定義されたPMI(製品製造情報)を利用して、自動的に測定パスを作成SmartProfileソフトウェア- 測定機から出力された測定点群データを3DAモデル上に割り当て、幾何公差を自動的に判定Manufacturingソフトウェア- 評価した幾何公差の結果を4つの誤差要因に細分化して、製造工程にフィードバックSPCソフトウェア- 3Dモデルと紐づけをして、SmartProfileで評価した結果を統計的工程管理を行うQIF規格とは3次元CADモデルベースで、品質保証(測定)のために必要な情報を「XML」 方式で定義するファイル形式米国の「DMSC」により作成され、「ANSI」より発行2020年7月、ISO規格としても正式に発行( ISO-23952:2020)デジタルものづくりの設計～製造～検査までをセマンティックに繋げる実運用に適用できる有力候補
エムビーディービディア
主な出展製品

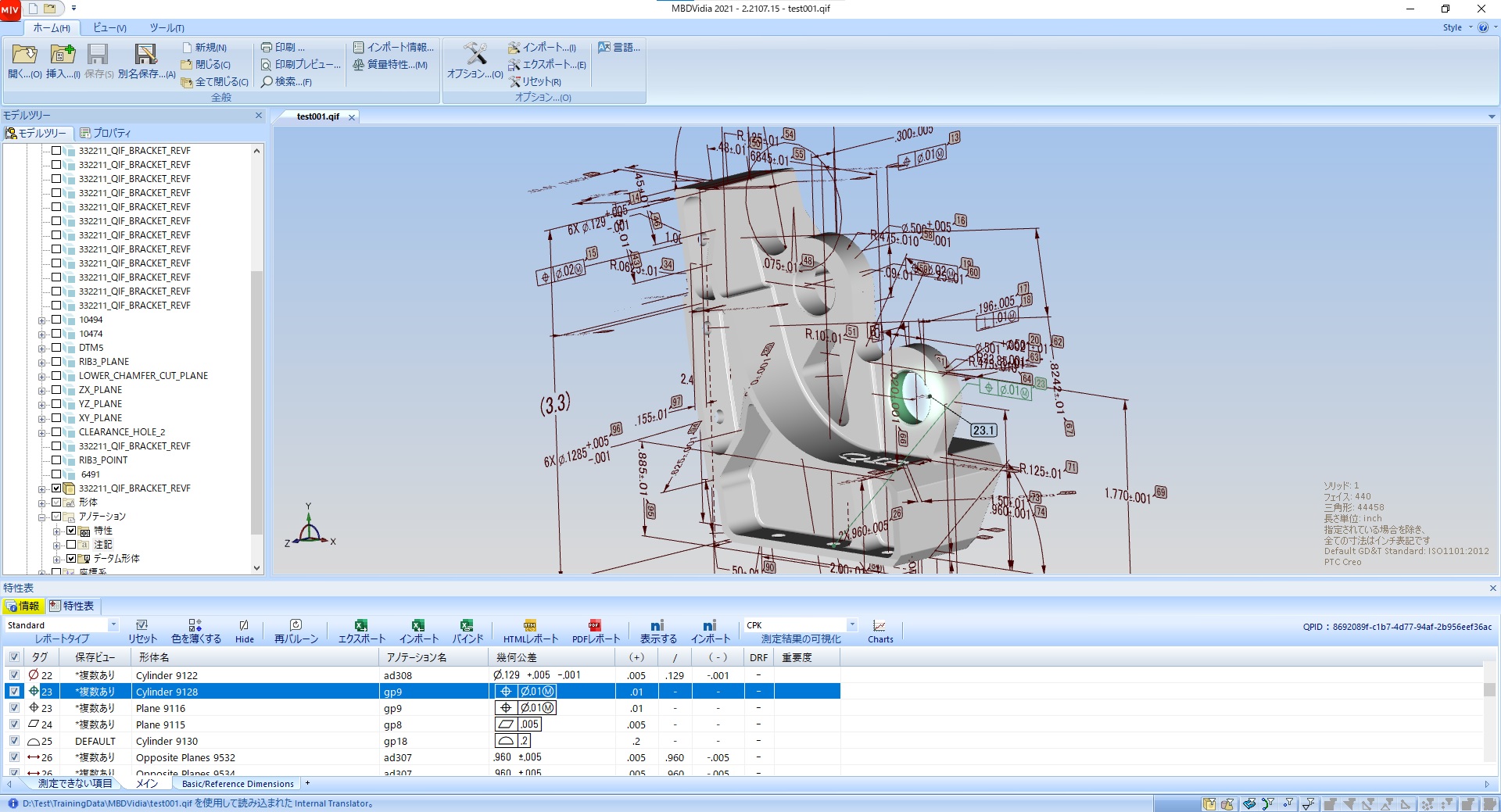

エムビーディービディア / MBDvidia （ベルギー）
・ネイティブCADシステムで作成されたモデルをQIF規格に変換・評価結果を読込み統計情報としてQIFファイル内に保持したり、EXCELファイルとして出力が可能

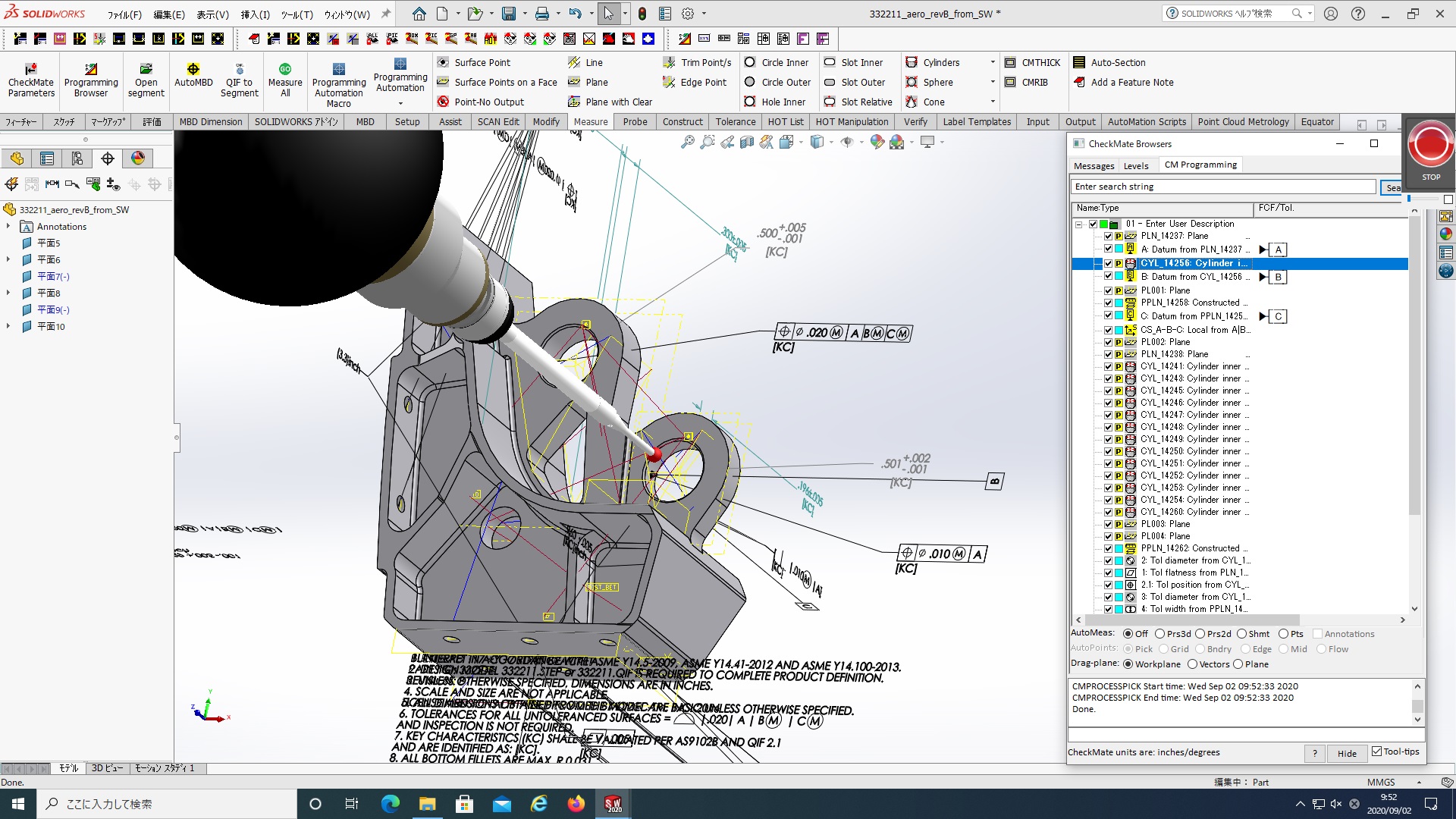

チェックメイト / CheckMate （カナダ）
・3DAモデルを利用して、様々な接触式3次元測定機のDMISプログラムファイルを自動的に作成

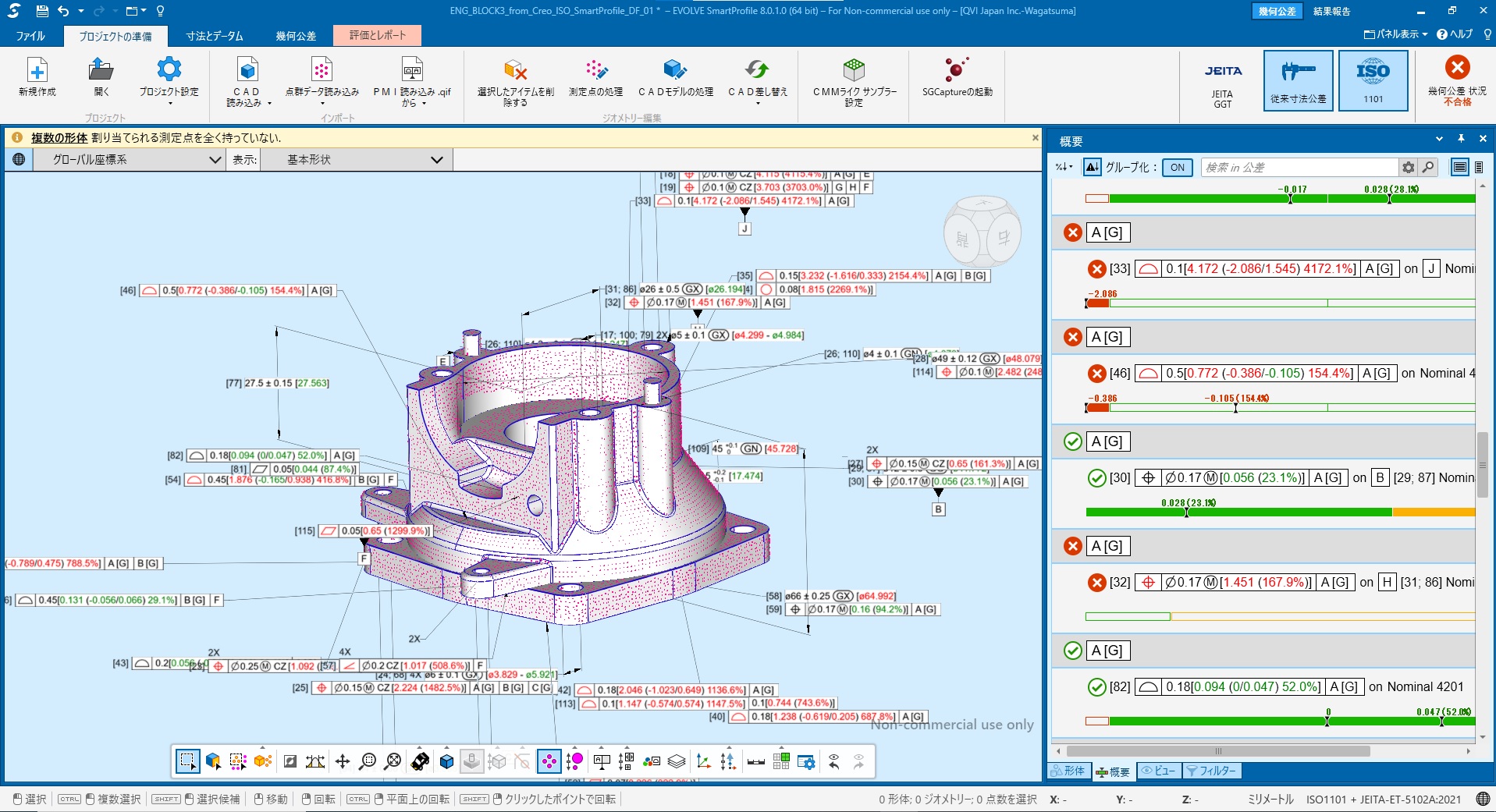

スマートプロファイル / EVOLVE SmartProfile （ハンガリー）
・測定機から出力された測定点群データを3DAモデル上に割り当て、幾何公差を自動的に判定・付与した幾何公差が正しく定義されているか、ISO・ASME規格に準拠して検証

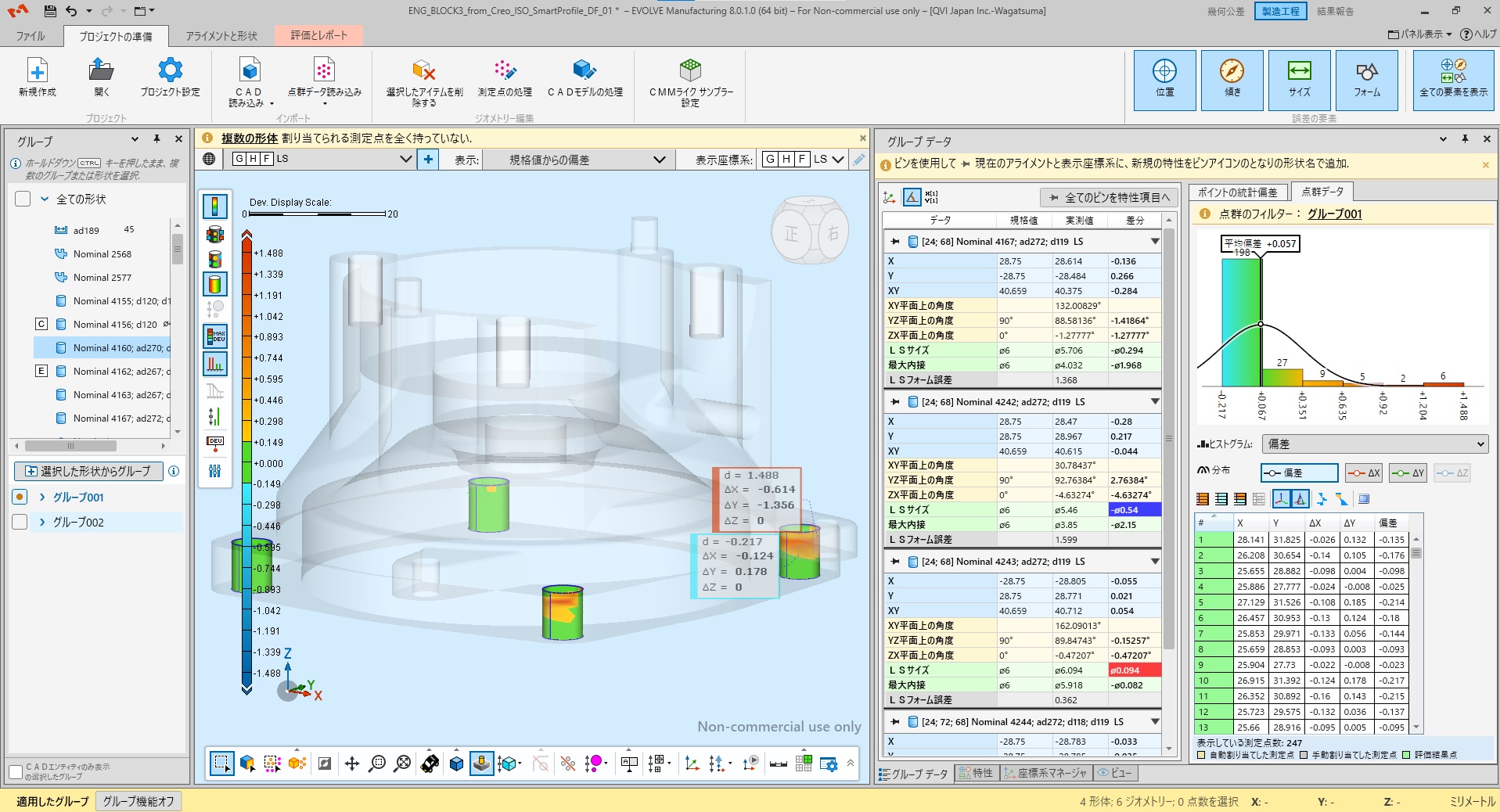

マニファクチャリング / EVOLVE Manufacturing （ハンガリー）
・SmartProfileで評価した幾何公差の結果を踏まえて、４つの誤差要因（位置/傾き/サイズ/フォーム）に細分化して、製造工程へ修正しやすいデータにしてフィードバック

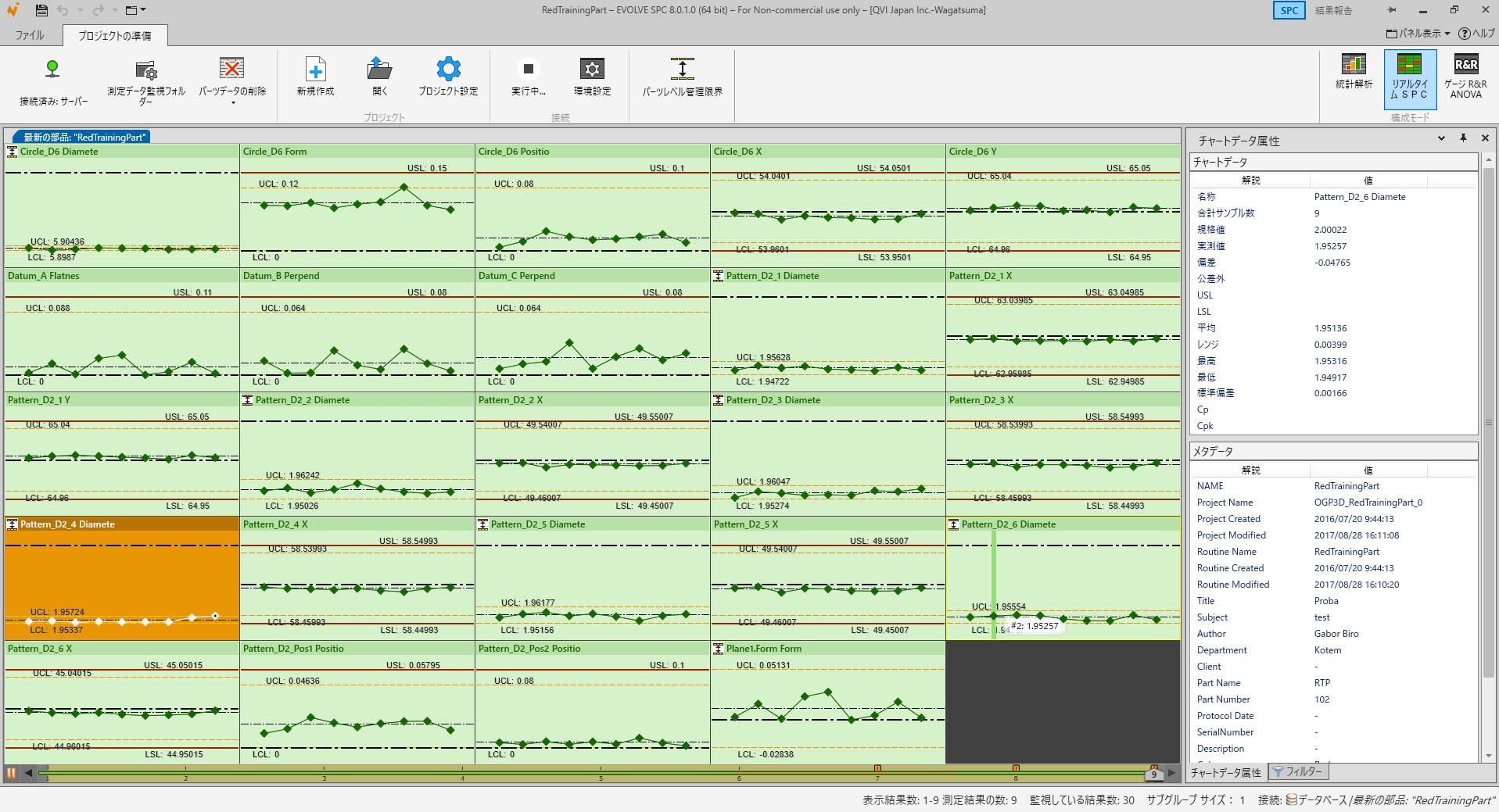

エスピーシー / EVOLVE SPC （ハンガリー）
・3Dモデルと紐づけをして、SmartProfileで評価した結果を統計的工程管理を行う・測定した結果をリアルタイムで監視する機能を搭載
企業情報
| 企業名 | QVIジャパン |
|---|---|
| 住 所 |
〒206-0034 東京都多摩市鶴牧1-24-1 新都市センタービル2階 1-24-1-2F, TSURUMAKI, TAMA-SHI, TOKYO |
| TEL | 042-401-6120 |
| FAX | 042-337-8661 |
| URL | https://QVI.JP |
